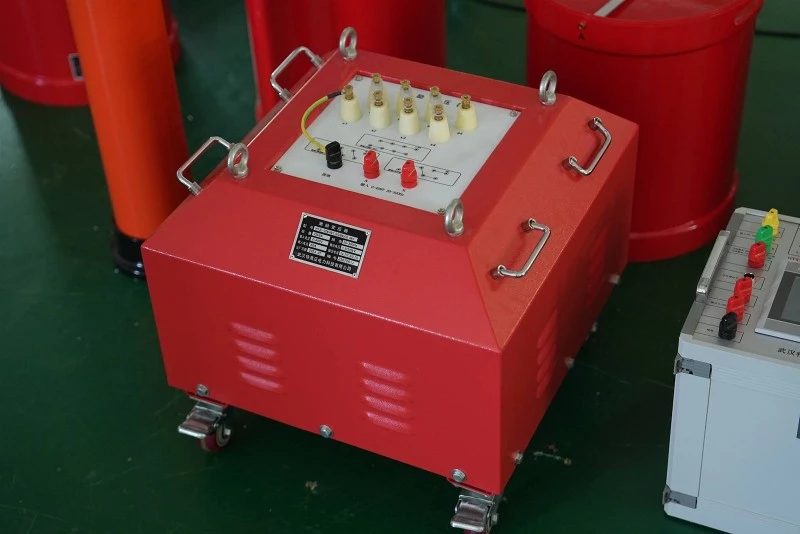

Il set completo diApparecchiature per test di risonanza della serie di conversione di frequenzaè un dispositivo di test specializzato ad alta-tensione che utilizza il principio di risonanza in serie di induttanza (L) e capacità (C), regola la frequenza di alimentazione per provocare risonanza nel circuito e genera alta tensione sull'oggetto di prova, ma riduce notevolmente la capacità di alimentazione richiesta. Si tratta di un'apparecchiatura fondamentale per l'esecuzione di prove di resistenza alla tensione CA su apparecchiature elettriche ad alta-tensione e di grande capacità (come cavi, GIS, generatori, trasformatori, ecc.) nel settore energetico.
Il set completo diApparecchiature per test di risonanza della serie di conversione di frequenzaè un metodo di test indispensabile per il lavoro quotidiano di debug delle apparecchiature elettriche. Il circuito delApparecchiature per test di risonanza della serie di conversione di frequenzaè stato ben utilizzato nelle prove di tenuta alla tensione di apparecchiature elettriche come trasformatori e cavi di alimentazione. Questo articolo introduce principalmente l'applicazione pratica del set completo di circuiti per il test di risonanza in serie di conversione di frequenza.
(1) Attualmente, sempre più cavi elettrici isolati XLPE-XLPE stanno sostituendo i cavi elettrici isolati in carta riempita d'olio originali per i test di resistenza alla tensione CA dei cavi elettrici sia a livello nazionale che internazionale. Tuttavia, ci sono molti problemi con il tradizionale test di tensione di tenuta CC del cavo in polietilene reticolato; A causa dell'elevato test di capacità dei cavi reticolati-, l'uso del metodo di test di risonanza in serie è semplice e conveniente e può ottenere una buona frequenza e forma d'onda della tensione CA. È diventato un metodo di prova ideale per testare la tensione di resistenza CA dei cavi reticolati.
(2) La prova di tensione di resistenza CA per trasformatori di potenza, reattori e trasformatori è chiaramente definita a livello mondiale e può essere eseguita utilizzando metodi di prova di tensione a frequenza industriale o di prova di tensione indotta. La forma d'onda della tensione di prova dovrebbe essere il più vicino possibile al seno. Secondo questo standard, il circuito dell'intero dispositivo di test di risonanza della serie di conversione di frequenza può completare il test in qualsiasi condizione. Il dispositivo ha un ampio intervallo di frequenza e tensione, forte adattabilità all'oggetto testato e può essere utilizzato insieme a oggetti di prova con vari livelli di tensione.
(3) Il test della tensione di tenuta CA del combinatore di tipo chiuso SF6 è un metodo importante per verificare l'isolamento principale del GIS quando SF6 è chiuso. Nella maggior parte dei casi viene utilizzato un dispositivo per test di risonanza in serie.
(4) Il test della tensione di tenuta CA per altre apparecchiature, come interruttori automatici e boccole, richiede generalmente che il test della tensione di tenuta sia un test della tensione a frequenza industriale. Se il dispositivo di test della frequenza di alimentazione non è in grado di soddisfare i-requisiti in loco, è possibile utilizzare in sostituzione anche il metodo di test della tensione di tenuta risonante. Quando si utilizza il test della tensione di tenuta risonante, a causa della piccola capacità del dispositivo, la frequenza del test è elevata. Tuttavia, il dispositivo di test risonante in serie può anche utilizzare adeguati condensatori di compensazione per ridurre la frequenza di test, in modo che lo strumento possa raggiungere una frequenza di test vicina alla frequenza di alimentazione.
