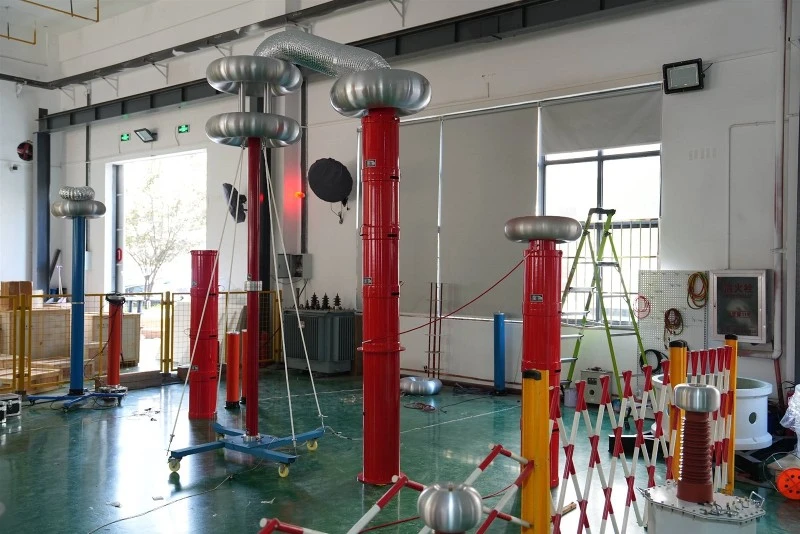

ILdispositivo di prova di tensione di tenuta risonante in serie a frequenza variabileadotta il metodo di regolazione della frequenza dell'alimentazione per ottenere risonanza tra il reattore e il condensatore testato e ottenere alta tensione e corrente elevata sull'oggetto testato. È un nuovo metodo e tendenza per i test ad alta tensione, ampiamente utilizzato in patria e all'estero.
Principio di funzionamento di dispositivo di prova della tensione di resistenza alla risonanza della serie di conversione di frequenza
Collegare all'alimentatore CA 220 V o CA 380 V, emettere una tensione con frequenza regolabile di 30-200 HZ tramite l'unità di controllo di conversione di frequenza e inviarla al trasformatore di eccitazione per l'aumento a 0-5000 V. Dopo aver attraversato il reattore risonante L e il campione di prova CX, si forma un circuito armonico principale ad alta tensione. Il partitore di tensione capacitivo è puramente capacitivo e viene utilizzato per misurare la tensione di prova. Innanzitutto, l'unità di controllo a frequenza variabile invia una tensione Ue inferiore al circuito risonante principale attraverso il trasformatore di eccitazione e regola la frequenza di uscita dell'unità di controllo a frequenza variabile. Quando la frequenza soddisfa la condizione Ω L=1/Ω C, il circuito raggiunge lo stato risonante. A questo punto, con una tensione di eccitazione Ue minore, è possibile generare sul campione di prova CX una tensione UCX diverse decine di volte maggiore di Ue. Il punto di risonanza si ottiene regolando la frequenza del convertitore di frequenza sulla frequenza naturale del circuito risonante in serie. Dopo la risonanza del circuito, la forma d'onda della tensione di uscita è un'onda sinusoidale pura e la frequenza del sistema dipende dal parametro LC del circuito. Il valore di reattanza del reattore è regolabile e la frequenza del sistema dipende dalla dimensione della capacità di carico, come mostrato nell'equazione precedente. Il valore dell'induttanza L del reattore può essere regolato opportunamente in base alla dimensione di CX, in modo che la frequenza di risonanza sia fissata entro un intervallo richiesto. Il dispositivo di prova della tensione di tenuta risonante in serie a frequenza variabile può soddisfare i requisiti per l'esecuzione di prove di tensione di tenuta CA su campioni di prova in condizioni di frequenza industriale.
Le caratteristiche di lavoro del dispositivo per test di tensione di tenuta a risonanza in serie a frequenza variabile:
1. Maggiore è il fattore di qualità del dispositivo di prova della tensione di tenuta a risonanza in serie a frequenza variabile, minore è la capacità di potenza richiesta.
2. Il reattore risonante L è in uno stato di risonanza con la potenza testata CX, formando un buon circuito di filtraggio. Pertanto, la tensione di uscita UCX ha una buona forma d'onda sinusoidale.
3. Quando il cavo testato del dispositivo di prova della tensione di resistenza alla risonanza in serie di conversione di frequenza si rompe, la condizione di risonanza viene persa e la corrente del circuito ad alta-tensione e del circuito di alimentazione a bassa-tensione diminuisce invece. Pertanto, l'arco nel punto di rottura dell'isolamento non espanderà il punto di guasto, facilitando la manutenzione.
Precauzioni per dispositivo di prova della tensione di resistenza alla risonanza della serie di conversione di frequenza:
1. Il dispositivo di prova della tensione di resistenza alla risonanza della serie di conversione di frequenza deve essere utilizzato da professionisti dei test di alta-tensione. Prima dell'uso, il manuale dell'utente deve essere letto attentamente, utilizzato e addestrato ripetutamente.
2. Non devono essere presenti meno di 2 operatori. Seguire rigorosamente le norme di funzionamento di sicurezza della nostra unità relative ai test ad alta-tensione durante l'utilizzo.
3. Al fine di garantire la sicurezza e la correttezza del test, oltre ad avere familiarità con il manuale del prodotto, è anche necessario seguire rigorosamente le norme e i regolamenti nazionali pertinenti per l'operazione di test.
4. Ciascun cavo di collegamento non deve essere collegato in modo errato, soprattutto il cavo di messa a terra non deve essere collegato in modo errato. In caso contrario, potrebbe causare danni al dispositivo di test
5. Quando si utilizza il dispositivo di test della tensione di resistenza alla risonanza in serie di conversione di frequenza, l'uscita è ad alta tensione o ultra-alta tensione e deve essere collegata a terra in modo affidabile, prestando attenzione alla sicurezza operativa.
6. Quando l'alimentazione è accesa e la tensione non può ancora essere aumentata dopo essere tornata a zero, premere a lungo il pulsante di ripristino (circa 10 secondi) e rendere normali le spie sul pannello della scatola di controllo, ovvero nessun'altra luce rossa è accesa tranne "alta tensione", quindi avviare il normale funzionamento.
