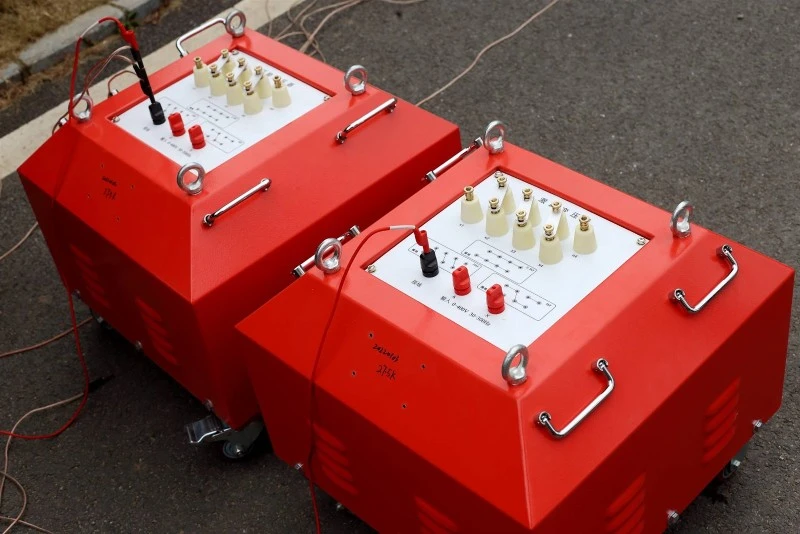

Dispositivo risonante in serie a frequenza variabile? Wuhan UHV è specializzata nella produzione dirisonanza in serie, con un'ampia gamma di selezione di prodotti e test elettrici professionali. Per trovarerisonanza in serie, scegli Wuhan UHV.
Vantaggi dell'alimentatore risonante in serie nelle applicazioni dei sistemi di alimentazione:
1. La capacità di potenza richiesta è notevolmente ridotta. L'alimentatore risonante in serie genera alta tensione e corrente elevata attraverso la risonanza tra il reattore risonante e il condensatore testato. Nell'intero sistema, l'alimentatore deve fornire solo la parte di consumo attivo del sistema. Pertanto, l'alimentazione richiesta per l'esperimento è solo 1/Q della capacità di prova.
2. Il peso e il volume dell'attrezzatura sono stati notevolmente ridotti. In un alimentatore risonante in serie, non solo vengono eliminati l'ingombrante dispositivo di regolazione della tensione ad alta-potenza e il normale trasformatore di test ad alta-potenza di frequenza di alimentazione, ma l'alimentatore di eccitazione risonante richiede solo 1/Q della capacità di test, riducendo notevolmente il peso e il volume del sistema, solitamente 1/5-1/10 dei normali dispositivi di test.
3. Migliorare la forma d'onda della tensione di uscita. Un alimentatore risonante è un circuito di filtraggio risonante in grado di migliorare la distorsione della forma d'onda della tensione di uscita, ottenere una buona forma d'onda sinusoidale e prevenire efficacemente la rottura accidentale del campione di prova a causa di picchi armonici.
4. Evitare che forti correnti di cortocircuito-brucino il punto di guasto. Nello stato di risonanza in serie, quando il punto debole dell'isolamento del campione in prova viene danneggiato, il circuito si disimpegna immediatamente e la corrente del circuito scende rapidamente a 1/Q della normale corrente di prova. Tuttavia, quando si eseguono prove di tenuta alla tensione in modalità risonanza parallela o trasformatore di prova, la corrente di rottura aumenta immediatamente di diverse decine di volte. Rispetto alla corrente di corto-circuito, la corrente di guasto differisce centinaia di volte. Pertanto, la risonanza in serie può identificare efficacemente i punti deboli dell'isolamento senza preoccuparsi che forti correnti di cortocircuito- possano bruciare il punto di guasto.
5. Non si verificherà alcun ripristino da sovratensione. Quando il campione in prova si rompe, a causa della perdita delle condizioni di risonanza, l'alta tensione scompare immediatamente, l'arco si spegne immediatamente e il processo di ripristino della tensione di ripristino è lungo. È facile scollegare l'alimentazione prima che venga nuovamente raggiunta la tensione di flashover. Questo processo di recupero della tensione è un processo di oscillazione intermittente di accumulo di energia, che è lungo e non provoca alcuna sovratensione di recupero.
Caratteristiche principali del prodotto:
1. I componenti di modulazione di frequenza e di potenza utilizzano i componenti più avanzati di alta-qualità importati dal Giappone;
2. Utilizzare appieno le risorse esistenti dell'azienda e sviluppare, progettare e produrre in modo indipendente tutti i componenti dell'apparecchiatura, inclusi alimentatore a frequenza variabile, trasformatore di eccitazione, reattore ad alta-tensione, compensatore di condensatori e divisore di tensione del condensatore ad alta-precisione;
3. Ha molteplici funzioni tra cui completamente automatico (sintonizzazione automatica, potenziamento automatico), completamente manuale (sintonizzazione manuale, potenziamento manuale) e semi-automatico (sintonizzazione automatica, potenziamento manuale e sintonizzazione manuale, potenziamento automatico) e può essere commutato e utilizzato liberamente;
4. In grado di impostare la tensione di prova, il tempo di pressurizzazione, l'impostazione della corrente di allarme, l'impostazione della tensione di allarme, l'intervallo di frequenza e la tensione di avvio;
5. Dotato di funzione di protezione da scarica, in caso di flashover del campione di prova o improvvisa perdita di risonanza nel circuito risonante causata da altri motivi, l'alimentatore di controllo a frequenza variabile interromperà immediatamente, automaticamente e rapidamente l'uscita e visualizzerà il tipo di protezione e il valore della tensione di flashover;
6. Misurare e visualizzare informazioni rilevanti come tensione di uscita, frequenza di uscita, tempo di pressurizzazione e tipo di azione di protezione. La tensione scenderà automaticamente a zero al termine dell'esperimento;
7. Tecnologia della piattaforma di interfaccia cinese completa LCD di grandi dimensioni, funzionamento touch screen completo, archiviazione dei dati
8. Riepilogo delle caratteristiche tecniche e dei punti chiave:
(1) Tecnologia digitale e di potenza avanzata: il dispositivo di potenza adotta l'ultimo modulo di potenza intelligente (IPM) introdotto all'estero, che integra azionamento, protezione e conversione di potenza, migliorando notevolmente l'affidabilità dell'intera macchina e riducendo volume e peso.
(2) Funzione di protezione completa:
Protezione da sovratensione: il valore di protezione può essere impostato e il tempo di azione è inferiore a 1 millisecondo;
Doppia protezione da sovracorrente e surriscaldamento: combina l'auto-protezione dei dispositivi ad alta-potenza con la protezione del software, con un tempo di azione inferiore a 10 microsecondi;
Protezione da flashover: il tempo di azione è inferiore a 1 millisecondo e il valore della tensione di flashover può essere registrato;
Protezione della posizione zero: avvio a tensione zero.
(3) Quattro modalità di lavoro uniche:
Test manuale: cerca manualmente il punto di risonanza e aumenta manualmente la tensione al livello richiesto e cronometra automaticamente dopo aver premuto il pulsante;
Test automatico: cerca automaticamente il punto di risonanza in base alle impostazioni, quindi aumenta automaticamente alla tensione impostata e avvia automaticamente il cronometraggio;
Sintonizzazione automatica e potenziamento manuale: dopo aver trovato automaticamente il punto di risonanza in base alle impostazioni, la tensione deve essere aumentata manualmente al valore desiderato e il pulsante "timing automatico" verrà premuto per cronometrare automaticamente;
Sintonizzazione manuale del boost automatico: cerca manualmente il punto di risonanza e cronometra automaticamente dopo il boost automatico in base alle impostazioni.
(4) Interfaccia uomo-amichevole:
Piattaforma di visualizzazione DSP dedicata, archiviazione dati di grande capacità, display LCD a grande schermo; Ricche informazioni sulla richiesta di assistenza per aiutarti ad analizzare potenziali problemi che potrebbero verificarsi durante le azioni di protezione durante i-test in loco; Può salvare 200 tempi di dati di test; Visualizzare la curva della forma d'onda della tensione di frequenza durante la modulazione di frequenza, consentendo l'osservazione intuitiva se è stato trovato un punto di risonanza; L'intervallo di scansione può essere impostato arbitrariamente all'interno dell'intervallo specificato e la direzione di scansione può essere selezionata verso l'alto o verso il basso, rendendolo comodo da usare per gli utenti; Per i campioni che richiedono test in condizioni di 50 Hz (come i generatori), utilizziamo la tecnologia di modulazione di frequenza e induttanza. Il valore di induttanza del nostro reattore può essere regolato opportunamente in base alle esigenze di test e il dispositivo di bloccaggio può garantire la riduzione del rumore del reattore quando acceso;
(5) Design strutturale unico: l'accesso e l'uscita della scatola di controllo dell'alimentazione FM sono collegati tramite spina e vite, il che è sicuro, conveniente, affidabile, bello e raffinato; Il reattore adotta un esclusivo processo di colata epossidica per prevenire umidità e urti; Il colore e l'aspetto generale sono progettati appositamente da una società di design professionale, che è bella ed elegante.
