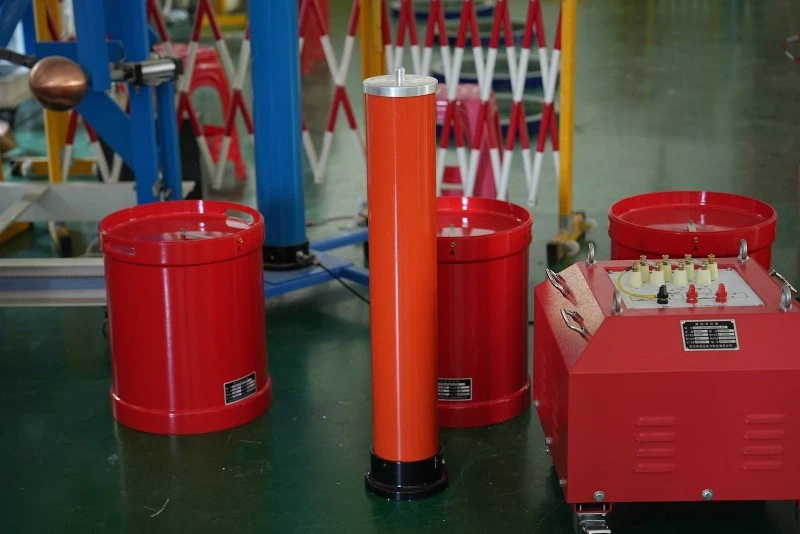

Progettazione del circuito risonante della serie LC? Wuhan UHV è specializzata nella produzione dirisonanza in serie, con un'ampia gamma di selezione di prodotti e test elettrici professionali. Per trovarerisonanza in serie, scegli Wuhan UHV.
Ricerca sulla teoria dei circuiti
La risonanza è un fenomeno fisico speciale e i circuiti con tali proprietà sono chiamati circuiti risonanti. Non solo ha un valore di ricerca estremamente elevato in teoria, ma ha anche una vasta gamma di applicazioni in campi ingegneristici, come la tecnologia elettrica, la tecnologia radio, ecc. Tuttavia, il fenomeno di risonanza nel sistema di trasmissione e distribuzione dell'energia può interrompere il normale funzionamento del sistema, quindi deve essere evitato.
Nel campo della tecnologia dell'energia a impulsi, esistono due metodi comuni di carica per i condensatori di accumulo dell'energia primaria: carica a tensione costante e carica a corrente costante. Il primo si basa su un trasformatore di frequenza di rete di grande volume e spesso utilizza resistori di carica per limitare la potenza di carica, con l'energia consumata dai resistori di carica pari al 50%; Quest'ultimo utilizza spesso un circuito di carica risonante in serie a ponte intero per ottenere una carica di corrente costante dei condensatori attraverso un metodo di potenziamento "a passo uguale". Presenta i vantaggi di dimensioni ridotte, alta efficienza, elevata densità di potenza e idoneità a carichi con ampie variazioni di intervallo, che lo rendono un alimentatore ideale per la carica di condensatori. Le unità principali che compongono l'alimentatore di carica risonante della serie full bridge includono induttori e condensatori risonanti, dispositivi di alimentazione e trasformatori di impulsi. Questo articolo determina la progettazione di questi parametri dell'unità attraverso metodi di calcolo e simulazione numerici e conduce la simulazione del circuito completo dell'alimentatore di carica risonante in serie a ponte intero progettato basato sul software di simulazione del circuito Pspice.
L'esperimento di risonanza in serie è un tipico esperimento nei circuiti. L'esperimento disegna principalmente la curva caratteristica di ampiezza e frequenza e determina il fattore di qualità del circuito (valore Q) misurando la corrente (o la tensione di uscita attraverso il resistore) nel circuito in serie RLC in funzione della frequenza.
In un circuito in serie RLC, quando cambia la frequenza f della sorgente del segnale CA sinusoidale in ingresso, cambiano anche la reattanza induttiva e capacitiva nel circuito e anche la corrente nel circuito cambia con f. Prendendo come risposta il valore efficace U o della tensione sul resistore R, quando il valore efficace U i della tensione di ingresso rimane costante, sotto diverse eccitazioni del segnale di frequenza, viene misurato il valore U o. Quindi, con la frequenza f come asse x- e U o/U i come asse y- (poiché U i rimane costante, U o può anche essere utilizzato direttamente come asse y-), viene disegnata una curva uniforme, che è la curva caratteristica di frequenza di ampiezza, nota anche come curva di risonanza, come mostrato nella Figura 1.
Figura 1
