Dispositivo di tensione di tenuta risonante a frequenza variabile, questa serie di dispositivi di tensione di tenuta è progettata e prodotta principalmente per prove di tensione di tenuta CA di apparecchiature elettriche primarie in sottostazioni da 500 KV e inferiori. Può soddisfare i requisiti di prova della tensione di resistenza CA per apparecchiature capacitive come trasformatori, sistemi GIS, interruttori SF6, cavi, boccole, trasformatori, generatori, motori, bottiglie di porcellana, ecc. secondo le normative. Può soddisfare i requisiti delle condizioni di test delle apparecchiature ad alta tensione e bassa corrente, nonché delle condizioni di test delle apparecchiature a bassa tensione e alta corrente.
Composizione del dispositivo di resistenza alla tensione risonante di conversione di frequenza

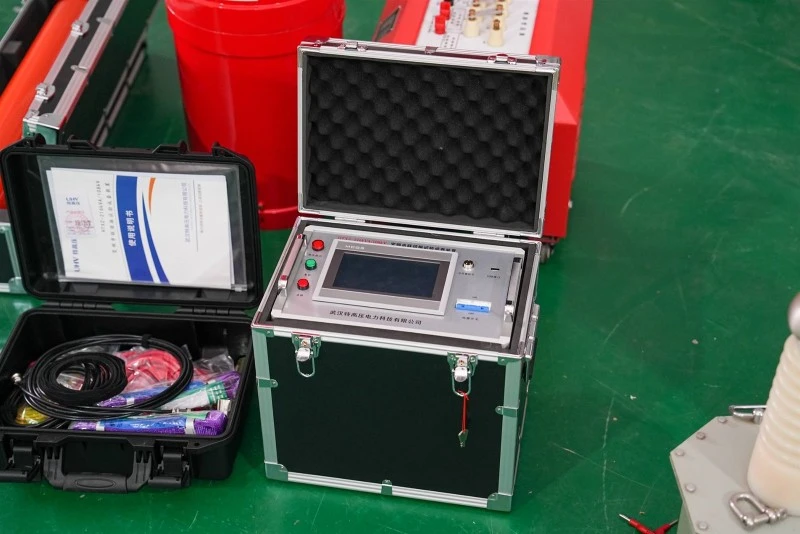

Il dispositivo di test di risonanza in serie a frequenza variabile è costituito principalmente da un alimentatore a frequenza variabile, un trasformatore di eccitazione, un reattore e un divisore di tensione capacitivo.
Dispositivo di resistenza alla tensione risonante a frequenza variabile, noto anche come
Dispositivo di risonanza per resistenza a tensione CA, risonanza a frequenza variabile, risonanza in serie a frequenza variabile, risonanza in serie, trasformatore di risonanza in serie, attrezzatura per test di risonanza in serie, attrezzatura per test di resistenza a tensione CA, attrezzatura per test di tenuta a tensione del cavo, dispositivo per test di tenuta a tensione CA GIS, dispositivo per test di tenuta a tensione di risonanza in serie con modulazione di frequenza, dispositivo per test di risonanza in serie a frequenza variabile, dispositivo per test di tenuta a tensione CA del generatore, dispositivo per test di tenuta a tensione CA con cavo reticolato, trasformatore per test di risonanza in serie a frequenza variabile, tensione di risonanza a frequenza industriale resistere alle apparecchiature di prova, ecc.
Principio del dispositivo di resistenza alla tensione risonante a conversione di frequenza
Sappiamo che quando la frequenza del circuito f=1/2 π√ LC, si verifica risonanza nel circuito e la tensione sul campione di prova è Q volte la tensione di uscita dell'estremità ad alta tensione del trasformatore di eccitazione. Q è il fattore di qualità del sistema, ovvero il multiplo di risonanza della tensione, generalmente compreso tra decine e centinaia o più. Innanzitutto, regolare la frequenza di uscita dell'alimentatore a frequenza variabile per indurre una risonanza in serie nel circuito, quindi regolare la tensione di uscita dell'alimentatore a frequenza variabile in condizioni di risonanza del circuito per ottenere il valore di test della tensione campione. A causa della risonanza del circuito, una tensione di uscita inferiore dell'alimentatore a frequenza variabile può generare una tensione di prova più elevata sul campione di prova CX.
