Ehi, colleghi nel campo dell'elettricità! Oggi parliamo di un argomento apparentemente insignificante ma cruciale per il funzionamento sicuro dei trasformatori - test di resistenza CC del trasformatore. Potresti pensare che la questione sia un po' "delicata", ma sono proprio questi "dettagli" che spesso nascondono i "grandi pericoli nascosti" che possono portare al guasto delle apparecchiature.
Cos'è un resistore CC del trasformatore?
Comprendiamo innanzitutto cos'è la "resistenza CC". In poche parole, si tratta di misurare il valore di resistenza della bobina di un trasformatore quando la sua corrente continua la attraversa senza essere caricata. Questo valore è un barometro che riflette lo stato della connessione, la conduttività e l'eventuale presenza di problemi come connessioni virtuali o fili rotti nell'avvolgimento della bobina.
Le "cose" che influenzano la resistenza DC
Esistono molti fattori che influenzano la resistenza CC dei trasformatori, tra cui principalmente:
Temperatura: Questa è una grande testa! Maggiore è la temperatura, maggiore è la resistenza e viceversa. Pertanto, è molto importante avere una temperatura standardizzata durante i test.
Il metodo di connessione dell'avvolgimento: metodi di cablaggio diversi (come Y, Δ) avranno naturalmente valori di resistenza CC diversi.
Materiale dell'avvolgimento e area-della sezione trasversale: filo di rame o filo di alluminio? Qual è lo spessore del filo? Questi influenzano direttamente la dimensione della resistenza.
Lo stato fisico della bobina, ad esempio se è presente un filo rotto, una connessione virtuale o uno scarso contatto di un commutatore, modificherà in modo significativo il valore della resistenza.

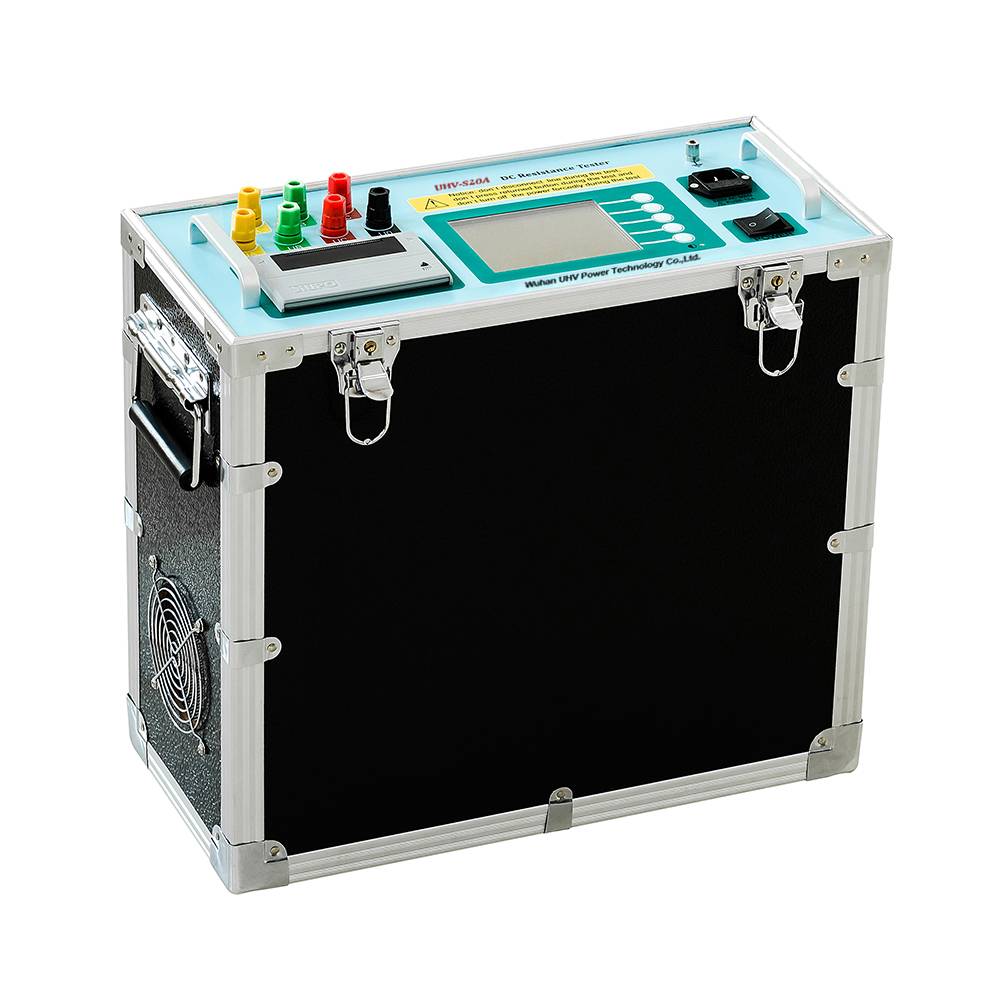

Potente assistente "- tester di resistenza CC del trasformatore
Quali strumenti utilizziamo per "rilevare" questi minuscoli resistori? La risposta è laTester di resistenza CC del trasformatore! Questo è un potente strumento per testare la potenza. I moderni tester di resistenza CC per trasformatori, come quelli di Wuhan UHV Power Technology Co., Ltd., utilizzano microcorrente avanzata e tecnologia di misurazione ad alta-precisione per misurare con precisione valori di resistenza che vanno da pochi micro ohm a pochi ohm, con velocità di test rapida e funzionamento semplice.
Perché è necessario eseguire un test di resistenza diretto? A cosa è legato?
L'esecuzione di test sulla resistenza CC del trasformatore non è solo un compito di routine. È relativo ai trasformatori:
Integrità dell'avvolgimento: determinare direttamente se l'avvolgimento è danneggiato.
Stato del commutatore: soprattutto per i trasformatori di regolazione del carico, la condizione del contatto del commutatore è fondamentale e influisce direttamente sul funzionamento.
Affidabilità dei punti di connessione: assicurarsi che ogni giunto sia solido e affidabile, senza collegamenti allentati.
L'accettazione in fabbrica e la manutenzione regolare dei trasformatori sono passaggi essenziali che gettano solide basi per il funzionamento sicuro dei trasformatori.
Come possiamo fare meglio? Rendi i test più affidabili!
Per ottenere risultati più accurati nei test di resistenza CC del trasformatore, ci sono alcuni suggerimenti:
Temperatura di test unificata: provare a testare il trasformatore dopo che si è raffreddato fino a una determinata temperatura oppure utilizzare una formula per la correzione della temperatura.
Garantire la stabilità dell'alimentazione: utilizzare fonti di alimentazione affidabili per evitare interferenze.
Osservazione attenta: durante il processo di test, prestare attenzione alla stabilità della lettura del tester e all'eventuale presenza di fluttuazioni anomale.
Confronta i dati storici: confronta e analizza i risultati dei test attuali con i dati storici per rilevare tempestivamente eventuali cambiamenti anomali.
Scegliere l'attrezzatura professionale: avere un'elevata-precisioneTester di resistenza CC del trasformatoreè come avere un paio di "occhi acuti", che è l'obiettivo che aziende leader del settore come Wuhan UHV Power Technology Co., Ltd. perseguono da tempo.
La confusione comune è facile da capire con una sola domanda!
Q1: Qual è il valore di resistenza minimo per il test della resistenza CC del trasformatore? R1: Non esiste un valore "minimo" fisso per questo, che dipende principalmente dalla capacità nominale, dal livello di tensione e dal metodo di cablaggio dell'avvolgimento del trasformatore. La chiave è confrontare dispositivi simili o dati storici e verificare eventuali anomalie evidenti.
Q2: Quanto incide la temperatura sulla resistenza CC? A2: La temperatura è uno dei fattori più importanti che influenzano la resistenza CC. In generale, la resistività dei conduttori in rame aumenta con la temperatura. L'apparecchiatura di Wuhan UHV Power Technology Co., Ltd. prenderà in considerazione la compensazione della temperatura o fornirà indicazioni per la correzione della temperatura nella sua progettazione.
D3: In che modo lo scarso contatto del commutatore di presa si riflette nel test di resistenza CC? A3: Uno scarso contatto del commutatore può far sì che il valore della resistenza CC dell'ingranaggio sia troppo alto o che si verifichino cambiamenti irregolari quando si cambiano gli ingranaggi e persino letture instabili durante i test.
D4: Tutti i trasformatori devono essere sottoposti a test di resistenza CC? R4: Sì, per ragioni di sicurezza e affidabilità, tutti i trasformatori in funzione, indipendentemente dalle dimensioni, dovrebbero essere sottoposti a test di resistenza CC, soprattutto durante l'accettazione in fabbrica e la regolare manutenzione.
Q5: Devo scollegare l'alimentazione del trasformatore durante il test? A5: L'alimentazione del trasformatore deve essere scollegata e devono essere adottate le misure di sicurezza necessarie per garantire la sicurezza del personale e delle apparecchiature di prova.
