Dispositivo per test di risonanza in serie a frequenza industriale? Wuhan UHV è specializzata nella produzione dirisonanza in serie, con un'ampia gamma di selezione di prodotti e test elettrici professionali. Per trovarerisonanza in serie, scegli Wuhan UHV.

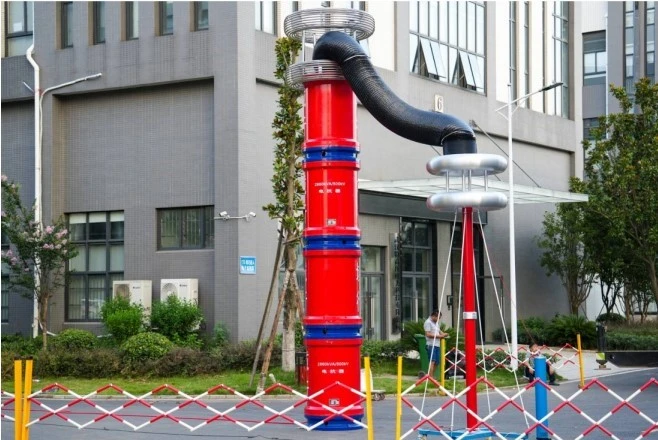

ILdispositivo per test di risonanza in serie a frequenza industrialeutilizza l'induttanza sintonizzata e la capacità di carico per generare la risonanza in serie della frequenza di alimentazione, al fine di ottenere la tensione di test della frequenza di alimentazione.Risonanza in serieè costituito da un trasformatore di isolamento, un alimentatore che regola la frequenza e la tensione, un trasformatore di eccitazione, un reattore e un divisore di tensione capacitivo. Il condensatore e il reattore del campione in prova formano una connessione risonante in serie; Il partitore di tensione è collegato in parallelo al campione in prova per misurare la tensione di risonanza sul campione in prova e fornire un segnale di protezione da sovratensione; L'uscita di potenza della modulazione di frequenza è accoppiata al circuito risonante in serie attraverso un trasformatore di eccitazione, fornendo potenza di eccitazione per la risonanza in serie.
ILdispositivo per test di risonanza in serie a frequenza industrialeviene utilizzato principalmente per la prova di tensione di resistenza CA di conversione di frequenza di cavi di alimentazione in gomma reticolati- da 10 kV, 35 kV e 110 kV, apparecchi elettrici combinati (GIS) da 66 kV, 110 kV e 220 kV e per la prova di tensione di resistenza CA a frequenza di rete di generatori idraulici e termici o trasformatori di potenza. Il principio di base è utilizzare un generatore di tensione CA a induzione con frequenza di alimentazione regolabile (30-300 Hz) XZ-L per generare tensione di prova CA attraverso la risonanza con il condensatore testato. A causa della grande capacità dei cavi, i tradizionali trasformatori di prova della frequenza di rete sono ingombranti, ingombranti e difficili da ottenere in loco come fonti di alimentazione con correnti elevate. Perciò,apparecchiature di prova di tensione di tenuta CA risonante in serieè generalmente utilizzato. La sua capacità di potenza in ingresso può essere significativamente ridotta, il peso può essere ridotto ed è facile da usare e trasportare. Nella fase iniziale, venivano comunemente utilizzati dispositivi risonanti in serie di tipo a induzione (50 Hz), ma presentavano svantaggi come scarsa automazione e rumore elevato. Pertanto, al giorno d'oggi, viene utilizzata principalmente la risonanza di conversione di frequenza, che può raggiungere un fattore di qualità più elevato (valore Q) e presenta vantaggi come la sintonizzazione automatica, protezioni multiple, riduzione del rumore, metodi di combinazione flessibili e peso leggero per pezzo.
Caratteristiche del dispositivo per test di risonanza in serie a frequenza industriale
1. Ha molteplici funzioni tra cui completamente automatico (sintonizzazione automatica, potenziamento automatico), completamente manuale (sintonizzazione manuale, potenziamento manuale) e semi-automatico (sintonizzazione automatica, potenziamento manuale e sintonizzazione manuale, potenziamento automatico) e può essere commutato e utilizzato liberamente;
2. Dotato di impostazioni per tensione di prova, tempo di pressurizzazione, impostazione della corrente di allarme, impostazione della tensione di allarme, intervallo di frequenza e tensione di avvio;
3. Dotato di funzione di protezione da scarica, in caso di flashover del campione di prova o improvvisa perdita di risonanza nel circuito risonante causata da altri motivi, l'alimentatore di controllo a frequenza variabile interromperà immediatamente, automaticamente e rapidamente l'uscita e visualizzerà il tipo di protezione e il valore della tensione di flashover;
4. Misurare e visualizzare informazioni rilevanti come tensione di uscita, frequenza di uscita, tempo di pressurizzazione e tipo di azione di protezione. La tensione scenderà automaticamente a zero al termine del test;
5. Tecnologia della piattaforma di interfaccia cinese completa LCD di grandi dimensioni, funzionamento touch screen completo, archiviazione dei dati
Caratteristiche tecniche
1. Tecnologia digitale e di potenza avanzata: il dispositivo di potenza adotta l'ultimo modulo di potenza intelligente (IPM) introdotto all'estero, che integra azionamento, protezione e conversione di potenza, migliorando notevolmente l'affidabilità dell'intera macchina e riducendo volume e peso.
2. Funzione di protezione completa:
Protezione da sovratensione: il valore di protezione può essere impostato e il tempo di azione è inferiore a 1 millisecondo;
Doppia protezione da sovracorrente e surriscaldamento: combina l'auto-protezione dei dispositivi ad alta-potenza con la protezione del software, con un tempo di azione inferiore a 10 microsecondi;
Protezione da flashover: il tempo di azione è inferiore a 1 millisecondo e il valore della tensione di flashover può essere registrato;
Protezione della posizione zero: avvio a tensione zero.
3. Quattro modalità di lavoro uniche:
Test manuale: cerca manualmente il punto di risonanza e aumenta manualmente la tensione al livello richiesto e cronometra automaticamente dopo aver premuto il pulsante;
Test automatico: cerca automaticamente il punto di risonanza in base alle impostazioni, quindi aumenta automaticamente alla tensione impostata e avvia automaticamente il cronometraggio;
Sintonizzazione automatica e potenziamento manuale: dopo aver trovato automaticamente il punto di risonanza in base alle impostazioni, la tensione deve essere aumentata manualmente al valore desiderato e il pulsante "timing automatico" verrà premuto per cronometrare automaticamente;
Sintonizzazione manuale del boost automatico: cerca manualmente il punto di risonanza e cronometra automaticamente dopo il boost automatico in base alle impostazioni.
