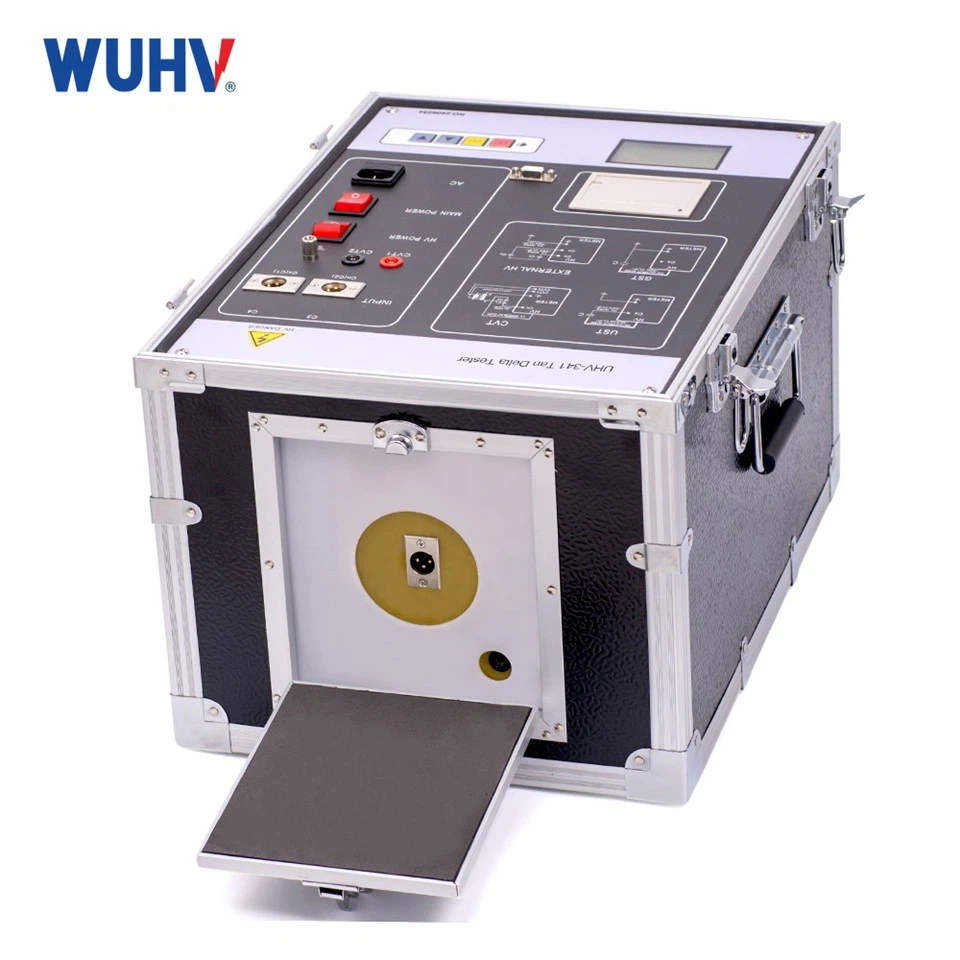

Transformer Tan Delta Tester

Il tester delta Tan Tans Tan è uno strumento utilizzato per rilevare le prestazioni di isolamento del trasformatore. Calcola il fattore di perdita dielettrica (tan Δ) e il valore di capacità (c) applicando una tensione CA di una frequenza specifica e misurando la risposta corrente del mezzo di isolamento del trasformatore per determinare la condizione di isolamento del trasformatore.

Misurazione ad alta precisione

L'accuratezza della misurazione di TGΔ del tester del Delta Tan Transformer raggiunge ± (1% della lettura + 0. 0 6%) e l'accuratezza della misurazione CX è ± (0,5% della lettura + 5 pf). In confronto, l'accuratezza dei tester ordinari sul mercato è generalmente circa ± (2% della lettura + 0. 1%). Ciò significa che quando si rilevano piccole modifiche alle perdite, i nostri strumenti possono acquisire sottili differenze che altri dispositivi possono ignorare, fornendo un supporto di dati più affidabile per la manutenzione preventiva.

Capacità di misurazione multi-frequenza
Il Transformer Tan Delta Tester supporta le frequenze di misurazione multipla, tra cui la misurazione di conversione a doppia frequenza (45Hz, 50Hz, 55Hz, 60Hz, 65Hz) e la misurazione automatica della conversione a doppia frequenza (45/55Hz, 55/65Hz, 47,5/52,5Hz). Al contrario, la maggior parte dei dispositivi sul mercato fornisce solo frequenze di misurazione da 50Hz e 60Hz. Misurando a frequenze diverse, questo tester può analizzare le caratteristiche di perdita del mezzo isolante in diverse condizioni di lavoro e valutare in modo più accurato lo stato di isolamento.

Meccanismo di protezione della sicurezza
Il tester Delta Transformer Tan è dotato di meccanismi multipli di protezione della sicurezza, inclusa la protezione della sovratensione (tensione massima di resistenza 2000 V), protezione da sovracorrente (disconnessione automatica massima 10a) e protezione a terra (resistenza a terra<4Ω automatic alarm). Its built-in high-speed sampling circuit (sampling rate 10MSPS) can detect abnormalities within 10ms and cut off the high-voltage output, effectively preventing the safety of the equipment under test and operators.

1. Stampante: Stampa i dati di misurazione.

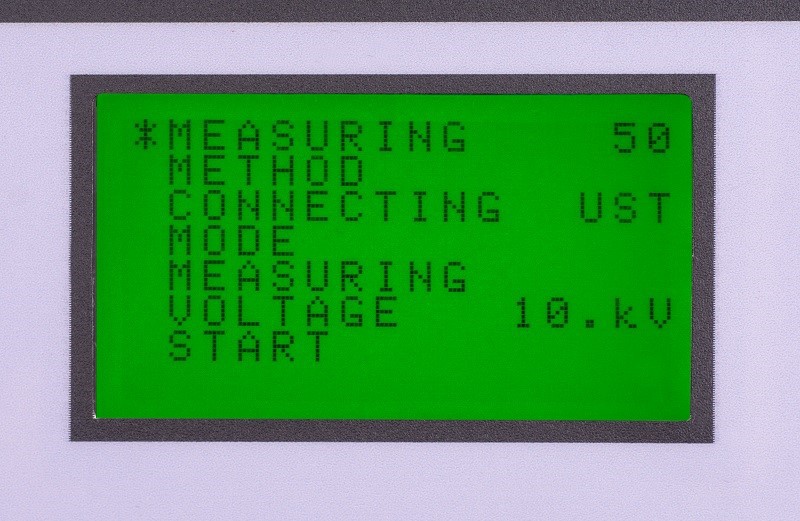

2. Display: Uno schermo LCD da 128 × 64 che visualizza menu, istruzioni e risultati di misurazione.
3. Socket CX: Il terminale di ingresso di misurazione per il segnale di prova. Nel cablaggio positivo, è collegato utilizzando uno speciale cavo a bassa tensione con uno scudo a strato singolo e uno speciale clip di alligatore, che è collegato all'estremità bassa del prodotto di prova. Nel cablaggio inverso, questo terminale rimane non collegato.
4. Socket CN: Il terminale di ingresso di misurazione per un segnale di capacità standard esterno. Quando si utilizza lo standard interno, questo terminale rimane non collegato.
5. Terminale CVT: Un terminale dedicato per la misurazione di CVT, fungendo da terminale di uscita corrente nel metodo di autoeccitazione.
6. Terminale di messa a terra: Deve essere collegato a terra usando un filo di terra durante il test.
7. Interruttore di alimentazione: Accendere e spegnere il dispositivo.
8. Presa di potenza: La porta di input di alimentazione, supportando AC 220V ± 10%, 50Hz, dotata di un compartimento di sicurezza.
9. Area chiave: Include i pulsanti"Aumenta", "diminuisce", "funzione"E"Confermare."
10. Aggiorna l'interfaccia di debug: Una porta dedicata per gli aggiornamenti del firmware e il debug.
11. Presa HV: Il terminale di uscita ad alta tensione, collegato tramite un cavo ad alta tensione all'estremità ad alta tensione del prodotto di prova. Uscita un'alta tensione da 10kV.
