Banca per test completa del trasformatore

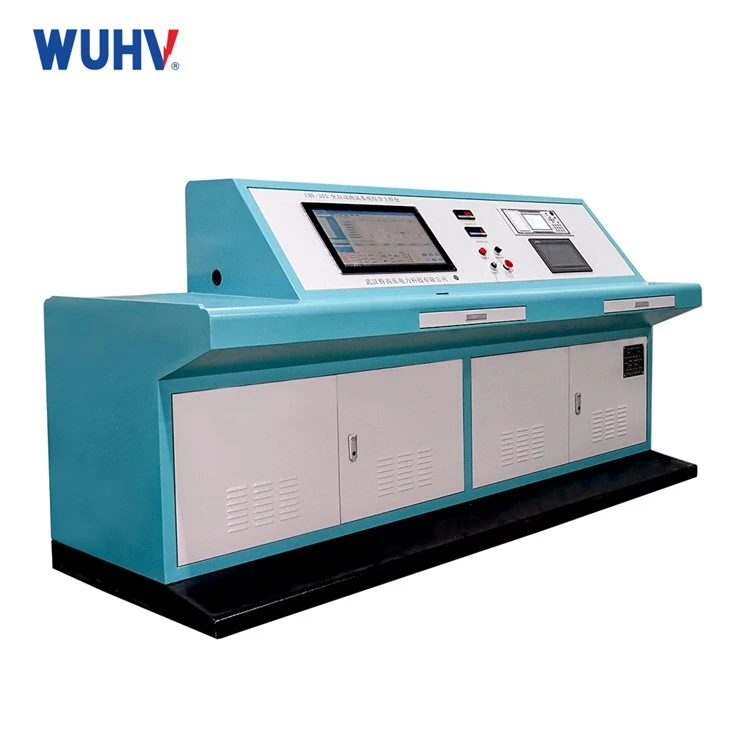

Un banco di test completo del trasformatore è un sistema di apparecchiature altamente integrato, automatizzato e dedicato utilizzato per condurre una gamma completa di test sui trasformatori di potenza (inclusi trasformatori di distribuzione, trasformatori di potenza, trasformatori speciali, ecc. .) . {2} {2} {2} {2}

1. Rapporto di tensione e test del gruppo vettoriale:Misura con precisione il rapporto di tensione (rapporto di svolta) tra gli avvolgimenti del trasformatore e il gruppo di vettoriale di connessione (e {{0}} g ., dyn11, yyn0), verificando i parametri di progettazione e il numero corretto di turni .}

2. Test di resistenza all'avvolgimento (resistenza a DC):Misura la resistenza DC degli avvolgimenti del trasformatore (inclusi HV, MV, LV, Punto neutro e tutte le posizioni del cambio di rubinetto) . utilizzata per controllare la qualità della saldatura del conduttore di avvolgimento, l'integrità del contatto, i pantaloncini inter-virgole, la resistenza al contatto del cambio di rubinetto, ecc. .}

3. Test delle caratteristiche dell'isolamento:

Resistenza all'isolamento (IR) e rapporto di assorbimento (indice di polarizzazione (PI): misura i valori IR tra gli avvolgimenti e tra avvolgimenti e terreno (core/pinze/serbatoio), insieme al loro cambiamento nel tempo (dar/pi), valutando l'ingresso generale di umidità, la contaminazione o il degrado dell'insulazione .}}

Fattore di dissipazione dielettrica (tan Δ) e capacità (c): misura Tan Δ e la capacità tra avvolgimenti e avvolgimenti e terra . tan δ è un indicatore altamente sensibile per valutare l'invecchiamento, l'umidità e la degradazione dei materiali di isolamento (isolamento oleoli) .

4. perdita senza carico e test corrente senza carico:Misura l'input di potenza attiva (perdita a vuoto) e la corrente (corrente a vuoto) quando la tensione nominale alla frequenza nominale viene applicata a un avvolgimento (di solito HV) con l'altro oolico (s) a circuito aperto . utilizzato per verificare la progettazione di base, la qualità di produzione di core (e . g ., giunti di core) e detenzione guasti a corto circuito .

5. Perdita di carico e tensione di impedenza (impedenza del corto circuito) Test:Misura l'ingresso di alimentazione attivo (perdita di carico) e la tensione applicata (utilizzata per calcolare la percentuale di tensione di impedenza) quando un avvolgimento (di solito LV) è cortocircuitato e la corrente di frequenza nominale (la corrente tipicamente nominata o una proporzione) viene applicata all'altro avvolgimento (di solito Hv) . utilizzato per verificare la progettazione dell'avvolgimento, rilevare la deviazione di avvio, e il trasformatore di trasformato Regolamento .

6. Test di tensione della frequenza di potenza:Applica la frequenza di potenza Tensione CA significativamente superiore alla tensione operativa agli avvolgimenti del trasformatore e alle strutture di isolamento per una durata specificata, testando la forza dell'isolamento principale (E . g ., avvolgimento a terra, fase a fase, tra avvolgimenti di diverse classi di tensione) .}

7. Testo di tensione indotta Test:Utilizzato principalmente per testare l'isolamento longitudinale (inter-turn, inter-strato, isolamento inter-sezione) degli avvolgimenti . tipicamente raggiunto aumentando la frequenza (E . g ., 100Hz, 200Hz) o magnitudine di tensione (spesso usando un alimentatore multiplante in frequenza) {{8}

8. misurazione parziale (pd):Rilevare e individuare piccoli scarichi elettrici all'interno della struttura di isolamento che non colpiscono gli elettrodi . PD è un precursore critico e una causa del deterioramento dell'isolamento e un indicatore chiave per la valutazione delle condizioni di isolamento del trasformatore e la durata della vita prevista . (di solito richiede apparecchiature supplementari supplementari e capitano di accoppiamento) {3}

9. Test di Tap Tap Changer (OLTC):Progettato in modo specifico per testare gli OLTC nei trasformatori che cambiano il tap . include:

Cambia il test caratteristico: misura il tempo di transizione, i valori della resistenza di transizione e le loro curve di modifica, sequenze di temporizzazione di contatto, ecc. .

Test del contatto / motore di trasmissione del ciclo di funzionamento, ecc..

10. DEFORMATION ANALISI DI AVVIAMENTO (WDA) / Analisi della risposta in frequenza (FRA):Diagnosi di potenziali guasti di deformazione meccanica (spostamento, instabilità, torsione) negli avvolgimenti causati da correnti di corto circuito o impatti di trasporto misurando la risposta in frequenza dell'avvolgimento (metodo di impedenza della frequenza di spazza

11. Test di aumento della temperatura (supportato o semplificato da alcune panchine avanzate):Misura l'aumento della temperatura degli avvolgimenti e dell'olio quando il trasformatore funziona sotto carico nominale fino a raggiungere la stabilità termica . richiede funzionamento prolungato e apparecchiatura ausiliaria di riscaldamento/carico .

12. altri test ausiliari:Come controllo vettoriale di tensione (sequenza di fase/angolo), verifica CT/pt integrata, capacità di boccola e test Δ tan Δ, misurazione della corrente di terra core, ecc. .
