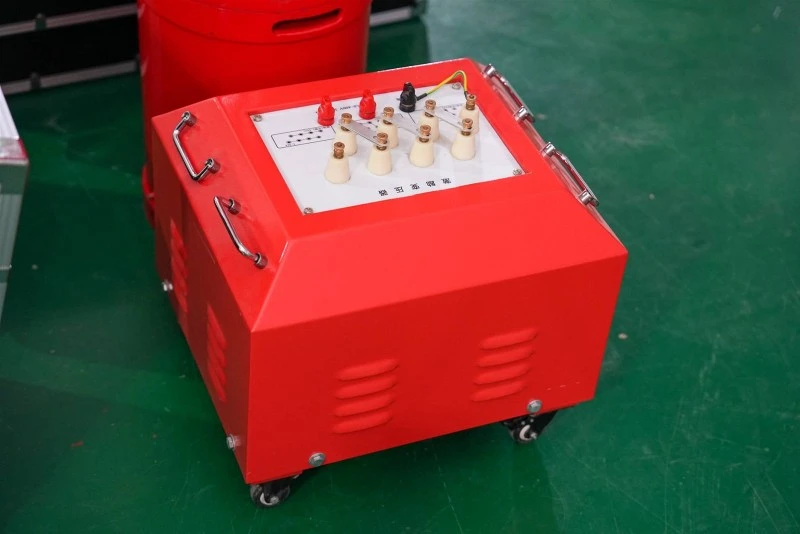

Il set completo diApparecchiature per test di risonanza della serie di conversione di frequenzaè costituito da alimentatore con regolazione di frequenza e tensione, trasformatore di eccitazione, reattore e divisore di tensione capacitivo; Il set completo di apparecchiature per test di risonanza in serie di conversione di frequenza adotta il metodo di regolazione della frequenza di alimentazione per ottenere risonanza tra il reattore e il condensatore testato e ottenere alta tensione e corrente elevata sull'oggetto testato. È un nuovo metodo di test dell'alta tensione ed è stato ampiamente utilizzato in patria e all'estero.
Il test di tensione di resistenza CA di vari trasformatori di potenza di grandi dimensioni, cavi di alimentazione, turbine a vapore, generatori idroelettrici e altre apparecchiature capacitive deve essere condotto regolarmente in stretta conformità con le normative di prova per il set completo di apparecchiature di prova di risonanza della serie di conversione di frequenza. In condizioni di frequenza di rete, a causa della grande capacità dell'oggetto in prova o degli elevati requisiti per la tensione di prova, ci sono anche requisiti elevati per la capacità di potenza delle apparecchiature di prova a risonanza in serie a frequenza variabile.
Problemi comuni e metodi di risoluzione dei problemi del set completo di Apparecchiature per test di risonanza della serie di conversione di frequenza
1. Il fan del set completo didispositivo per test di risonanza della serie di conversione di frequenzanon può iniziare:
Fenomeno: dopo l'arresto di emergenza, la protezione dai guasti e la protezione dalla desintonizzazione. Non è stato premuto il pulsante "reset guasto".
Motivo: temperatura interna elevata, protezione termica dei componenti di potenza;
Metodo di esclusione: spegnere l'alimentazione del set di test di risonanza delle serie a frequenza variabile, lasciarlo riposare per circa 30 minuti, riaccendere l'alimentazione, premere il pulsante "reset" sul pannello del set di test di risonanza delle serie a frequenza variabile, quindi avviare il set di test di risonanza delle serie a frequenza variabile. Se ancora non è possibile avviare la ventola, contattare il produttore dell'apparecchiatura per test di risonanza della serie di conversione di frequenza, che non può essere smontata!
2. Impossibile completare la regolazione automatica. Impossibile trovare il punto di risonanza:
Fenomeno: la curva di accordatura è completamente una linea retta e, una volta completata l'accordatura, l'insieme completo diApparecchiature per test di risonanza della serie di conversione di frequenzasuggerisce che non esiste un punto di risonanza;
Motivo: scarsa messa a terra del circuito e cablaggio errato del circuito di prova. Lo strumento del dispositivo è a circuito aperto.
Questo metodo consiste nel verificare se il dispositivo è affidabile, controllare l'accensione/spegnimento delle bobine di alta e bassa tensione del trasformatore di eccitazione e se sono presenti punti di circuito aperto nel cavo di collegamento a terra. UN. Controllare la continuità di ciascun reattore; B. Controllare la continuità della linea del segnale del partitore di tensione, c. Controllare la continuità dei bracci del condensatore di alta e bassa tensione del partitore di tensione, d. Quando il dispositivo si autoalimenta e non è presente alcun punto di risonanza è necessario verificare anche la continuità del condensatore di compensazione. Se tutte le parti sono normali e non è ancora presente alcun punto di risonanza, consultare il produttore. Questo è uno strumento inseparabile!
