Quando una rete a porta singola contenente elementi induttivi, capacitivi e resistivi sperimenta risonanza a determinate frequenze operative quando le fasi della forma d'onda della tensione e della corrente della porta sono le stesse, si parla di risonanza del circuito. Un circuito che può risuonare è chiamato circuito risonante. I circuiti risonanti sono ampiamente utilizzati nell'ingegneria elettronica e delle comunicazioni.
Circuito risonante serie RLC

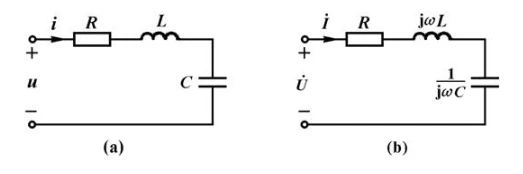

La Figura 12-15 (a) mostra il circuito risonante della serie RLC e la Figura 12-15 (b) è il suo modello fasore
Figura 12-15
Qualsiasi rete passiva a due terminali composta da resistore R, induttore L e condensatore C risuona quando la corrente di ingresso è in fase con la tensione di ingresso. Lo studio del fenomeno della risonanza ha un significato pratico significativo. Da un lato, il fenomeno della risonanza è ampiamente utilizzato nei circuiti di selezione e filtraggio della frequenza nella tecnologia elettronica. D’altro canto, la risonanza nei sistemi energetici è davvero molto pericolosa e dovrebbe essere evitata o soppressa. L'esperimento del circuito di risonanza della serie RLC è un esperimento di routine di "analisi del circuito". Lo scopo dell'esperimento è comprendere e padroneggiare profondamente le condizioni di risonanza, le caratteristiche di impedenza, corrente e tensione del circuito di risonanza della serie RLC e misurare la curva caratteristica di risonanza regolando la frequenza della sorgente del segnale.
Combinando esperimenti tradizionali con simulazioni, le caratteristiche di risonanza dei circuiti della serie RLC vengono misurate utilizzando esperimenti tradizionali. I risultati delle misurazioni indicano che gli esperimenti tradizionali presentano errori significativi nei componenti, con il risultato che alcuni dati sperimentali deviano significativamente dai valori teorici, il che non è favorevole alla nostra comprensione e all'assorbimento della conoscenza teorica dei circuiti risonanti in serie. Pertanto, utilizzando il software di simulazione come piattaforma, sono state condotte una serie di simulazioni per colmare il divario tra l'apprendimento teorico e gli esperimenti tradizionali e per studiare le caratteristiche di risonanza dei circuiti della serie RLC. Confrontando orizzontalmente i valori teorici, i valori di misurazione effettivi e i valori di simulazione del software, possiamo anche avere una certa comprensione dei problemi che esistono negli esperimenti tradizionali.
L'influenza dei fattori di qualità sulle caratteristiche del circuito
Per i circuiti risonanti della serie RLC, la corrente del circuito varia con la frequenza del segnale di ingresso. Alla frequenza di risonanza f0, la corrente di anello è massima, mentre nelle bande di frequenza lontane da f0, la corrente di anello è notevolmente soppressa. Questa caratteristica è chiamata selettività. Quanto maggiore è il fattore di qualità Q del circuito, tanto più trema la curva di risonanza della corrente del circuito. Migliore è la selettività.
L'esperimento del circuito risonante della serie RLC tradizionale ha una resistenza interna nella scatola del sensore del punto effettivo e il suo valore di resistenza varia con la frequenza della sorgente del segnale, determinando discrepanze significative tra la frequenza di risonanza e la tensione di ciascun componente durante la risonanza e i valori teorici calcolati, portando a una disconnessione tra l'esperimento e l'apprendimento teorico. Per compensare i problemi esistenti negli esperimenti tradizionali e approfondire la nostra digestione e assorbimento delle conoscenze teoriche, nell'esperimento è stato introdotto un software di simulazione per simulare le caratteristiche di frequenza della tensione di ciascun componente e le caratteristiche di frequenza della corrente di tangente sotto diversi fattori di qualità. Colma la lacuna negli esperimenti tradizionali e ci consente di comprendere in modo completo e profondo le caratteristiche del circuito durante la risonanza.
