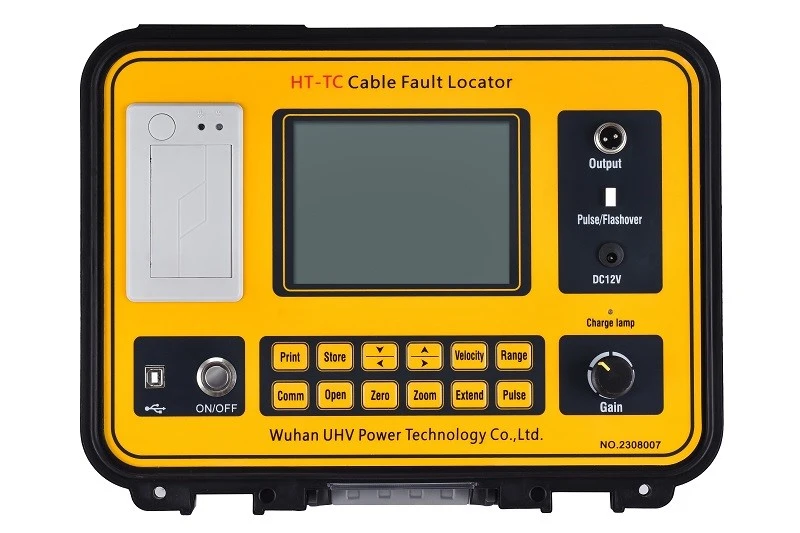

Introduzione del prodotto

Il tester di guasto del cavo può essere utilizzato per rilevare bassa resistenza, alta resistenza, corto circuito, circuito aperto, perdite e guasti di flashover di vari cavi. Può individuare accuratamente il punto di guasto del cavo, misurare la lunghezza del cavo e rilevare il percorso e la profondità sepolti del cavo. L'intero sistema di test di guasto del cavo è costituito da tre parti principali: test flash, tracciamento e test del punto fisso.

Caratteristiche del prodotto

Integrazione multifunzionale
Il tester di guasto del cavo integra tre moduli funzionali del test flash, del monitoraggio del percorso e del test del punto fisso, realizzando "una macchina per più usi". Gli utenti possono completare l'intero test di processo dal giudizio di guasto iniziale al posizionamento preciso senza trasportare più dispositivi. Ciò non solo risparmia gli investimenti delle attrezzature, ma riduce anche le attrezzature che trasportano peso di oltre il 50%.

Lunga distanza di prova
Il tester di guasto del cavo può testare i cavi fino a 15 chilometri. Al contrario, la distanza massima di prova dei tester di guasto del cavo tradizionale sul mercato è di soli 10 chilometri. Questa capacità di test di distanza ultra-lunga lo rende particolarmente adatto per il rilevamento di guasti di linee a lunga distanza come reti di alimentazione urbana e cavi cross-sasa.

Forte capacità di elaborazione del segnale
Il canale elettromagnetico che riceve la sensibilità del tester di guasto del cavo è alto quanto<5μV, and the gain can reach 110dB. In contrast, most products on the market have only 10μV sensitivity and 100dB gain. This signal processing capability enables the device to accurately capture weak fault signals in complex electromagnetic environments.

Forte capacità anti-interferenza
The power frequency suppression of the cable fault tester can reach >40db, mentre la maggior parte dei prodotti sul mercato può raggiungere solo 30-35 dB. Pertanto, anche in un forte ambiente di interferenza elettromagnetica, come linee di trasmissione o aree industriali quasi ad alta tensione, la distanza di misurazione effettiva del tester di guasto del cavo è ancora circa 15-20% più lunga di quella delle apparecchiature ordinarie.

Capacità di rilevamento della profondità
Il tester di guasto del cavo può rilevare cavi sepolti fino a 3 metri di profondità. Al contrario, prodotti simili possono rilevare solo cavi a una profondità di 2-2. 5 metri. Questa capacità di rilevamento della profondità può aiutare gli ingegneri a individuare accuratamente la posizione dei cavi profondamente sepolti ed evitare danni ai cavi durante lo scavo.

Parametri tecnici

Flash Tester

Distanza di prova più lontana	15 km (filo aperto fino a 100 km)
Area cieca di rilevamento	1m
Risoluzione della lettura dei dati	1m
Dissipazione del potere	5VA
Condizioni di utilizzo	Temperatura ambiente 0 grado ~ + 40 gradi
Limitare la temperatura	-10 grado ~ + 50
Umidità relativa	40 gradi (20 ~ 90) % RH
Pressione atmosferica	(86 ~ 106) KPA
Volume	275 × 220 × 160mm3
Peso	1,8 kg

Esploratore

Modalità operativa	Uscita - segnale d'onda quadrata intermittente a frequenza fissa
Potenza di uscita	Pomax maggiore o uguale a 100w
Impedenza di output	1Ω－∞
Frequenza del segnale di uscita	16kHz
Ampiezza del segnale di uscita	15V-340V
PATHFINDER TRASMITTER Alimentatore	AC220V ± 10℅

Strumento a punto fisso

Errore di misurazione approssimativa	Meno del 10%
Errore a punto fisso	<±10cm
Guadagno del canale elettromagnetico	>110db (300, 000 volte)
Sensibilità al ricevitore del canale elettromagnetico	<5μV
Guadagno di amplificatore audio del canale audio	<120dB (1 million times when the signal-to-noise ratio is 4:1)
Rifiuto della frequenza di potenza da 50Hz	>40 dB (100 volte)
Consumo energetico	<120mA (0.7W)
Rilevamento della profondità sepolta	Meno o uguale a 3m
