Misurare l'equilibrio di fase di un motore trifase è un aspetto critico per garantirne il funzionamento efficiente e affidabile. In qualità di fornitore di banchi prova per motori, comprendiamo l'importanza di una misurazione accurata del bilanciamento di fase e il ruolo svolto dai nostri banchi prova in questo processo.
Comprensione del bilanciamento delle fasi del motore trifase
Un motore trifase funziona con un'alimentazione trifase. Lo scenario ideale è che le tre fasi abbiano differenze uguali di tensione, corrente e angolo di fase. Qualsiasi squilibrio in questi parametri può portare a vari problemi come un aumento del consumo energetico, una riduzione dell'efficienza del motore, il surriscaldamento e persino un guasto prematuro del motore. Il bilanciamento di fase viene generalmente misurato in termini di squilibrio di tensione e squilibrio di corrente.
Lo squilibrio di tensione si verifica quando le tensioni delle tre fasi non sono uguali. Ciò può essere causato da problemi nel sistema di alimentazione, come carichi sbilanciati sulla rete di distribuzione o trasformatori difettosi. Lo squilibrio di corrente, d'altro canto, è spesso il risultato di problemi interni al motore stesso, come guasti agli avvolgimenti o carico irregolare.
Come un banco prova motori misura l'equilibrio di fase
I nostri banchi prova motori sono dotati di sensori e sistemi di misurazione avanzati per misurare con precisione l'equilibrio di fase di un motore trifase.
Misurazione della tensione
Il primo passo nella misurazione del bilanciamento di fase è misurare la tensione di ciascuna fase. I nostri banchi prova sono dotati di sensori di tensione ad alta precisione in grado di misurare la tensione di ciascuna fase con grande accuratezza. Questi sensori sono collegati ai terminali del motore e i valori di tensione misurati vengono registrati dal sistema di acquisizione dati del banco prova.
Il banco prova calcola quindi la tensione media delle tre fasi. Lo squilibrio di tensione viene determinato confrontando la deviazione di ciascuna tensione di fase dalla tensione media. La formula per calcolare lo squilibrio di tensione è:
[ \text{Squilibrio di tensione}(%)=\frac{\text{Deviazione massima dalla tensione media}}{\text{Tensione media}}\times100%]
Questo calcolo aiuta a quantificare il grado di squilibrio di tensione nel sistema trifase. Se lo squilibrio di tensione supera una certa soglia (solitamente intorno al 2 - 3%), indica un problema che deve essere risolto.
Misurazione della corrente
Oltre alla misurazione della tensione, i nostri banchi prova misurano anche la corrente in ciascuna fase. I sensori di corrente, come trasformatori di corrente o sensori ad effetto Hall, vengono utilizzati per misurare la corrente che scorre attraverso ciascuna fase del motore. Similmente alla misurazione della tensione, il banco prova registra i valori di corrente di ciascuna fase e calcola la corrente media.
Lo squilibrio di corrente viene calcolato utilizzando una formula simile a quella dello squilibrio di tensione:
[ \text{Sbilanciamento corrente}(%)=\frac{\text{Deviazione massima dalla corrente media}}{\text{Corrente media}}\times100%]
Lo squilibrio di corrente può essere un segno di problemi agli avvolgimenti del motore, come cortocircuiti o circuiti aperti. Misurando accuratamente lo squilibrio di corrente, i nostri banchi prova possono aiutare a rilevare tempestivamente questi problemi e prevenire ulteriori danni al motore.
Misurazione dell'angolo di fase
Un altro aspetto importante del bilanciamento di fase è l'angolo di fase tra le tre fasi. In un sistema trifase bilanciato, l'angolo di fase tra ciascuna fase è di 120 gradi. I nostri banchi prova utilizzano tecniche avanzate di misurazione di fase per determinare gli angoli di fase delle tre fasi.
La misurazione dell'angolo di fase è fondamentale perché qualsiasi deviazione dall'angolo di fase ideale di 120 gradi può anche indicare problemi nel motore o nel sistema di alimentazione. Ad esempio, una differenza dell'angolo di fase significativamente diversa da 120 gradi può causare una produzione di coppia non uniforme nel motore, con conseguenti vibrazioni e riduzione dell'efficienza.
Importanza di una misurazione accurata del bilanciamento di fase
La misurazione accurata del bilanciamento di fase è essenziale per diversi motivi. In primo luogo, aiuta a garantire il funzionamento efficiente del motore. Un motore trifase bilanciato consuma meno energia e funziona in modo più fluido, con conseguenti costi operativi inferiori. In secondo luogo, può prevenire guasti prematuri al motore. Rilevando e correggendo tempestivamente gli squilibri di fase, possiamo evitare problemi come il surriscaldamento e l'eccessiva usura dei componenti del motore.
Inoltre, la misurazione del bilanciamento di fase è importante anche per la conformità agli standard di settore. Molte industrie hanno requisiti specifici per il bilanciamento di fase dei motori trifase e una misurazione accurata aiuta a garantire che i motori soddisfino questi standard.
Ulteriori capacità di test dei nostri banchi prova motori

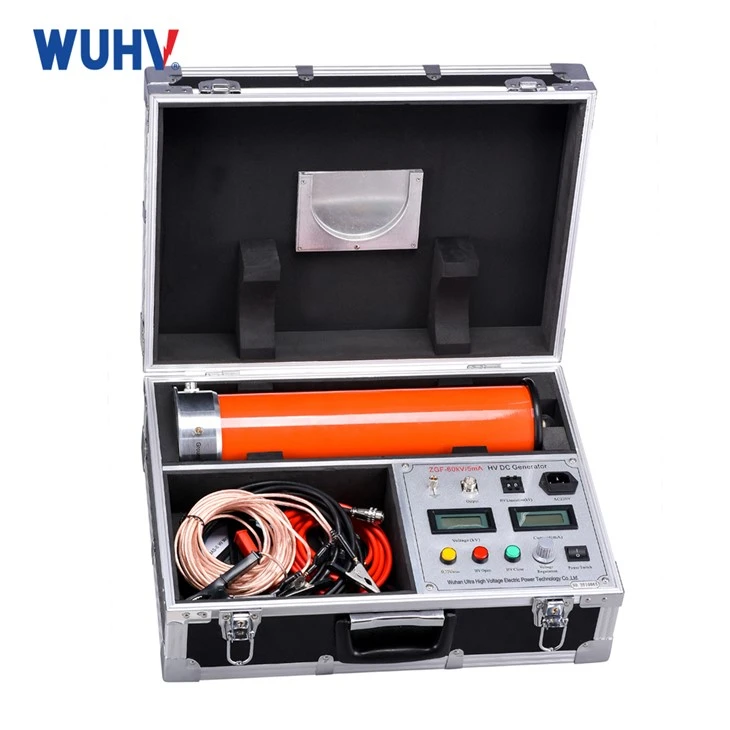

Oltre alla misurazione del bilanciamento di fase, i nostri banchi prova motori offrono un'ampia gamma di altre funzionalità di prova. Ad esempio, offriamoSet per test Hipot CCche viene utilizzato per testare la resistenza di isolamento degli avvolgimenti del motore. Questo test aiuta a rilevare eventuali guasti o perdite dell'isolamento, che possono essere una delle principali cause di guasto del motore.
Forniamo ancheDispositivo di test SFRAper testare l'integrità meccanica degli avvolgimenti del motore. Questo test è in grado di rilevare eventuali danni meccanici o deformazioni negli avvolgimenti, che possono influire sulle prestazioni del motore.
Inoltre, il nsSistema di prova del trasformatorepuò essere utilizzato per testare le prestazioni dei trasformatori che vengono spesso utilizzati insieme a motori trifase. Questo sistema di test completo aiuta a garantire l'affidabilità complessiva del sistema di alimentazione.
Contattaci per le tue esigenze di test sui motori
Se stai cercando un banco prova motori affidabile per misurare il bilanciamento di fase dei tuoi motori trifase, non cercare oltre. I nostri banchi prova motori sono progettati per fornire misurazioni accurate e affidabili, aiutandovi a garantire il funzionamento efficiente e sicuro dei vostri motori.
Disponiamo di un team di ingegneri esperti in grado di fornire supporto tecnico e indicazioni sull'utilizzo dei nostri banchi prova. Che tu sia un produttore su piccola scala o una grande impresa industriale, possiamo offrire soluzioni personalizzate per soddisfare le tue specifiche esigenze di test.
Contattaci oggi per discutere delle tue esigenze di test motori e per esplorare come i nostri banchi prova motori possono apportare vantaggi alla tua attività. Non vediamo l'ora di lavorare con voi per garantire le prestazioni ottimali dei vostri motori trifase.
Riferimenti
- "Fondamenti di macchine elettriche" di Stephen J. Chapman
- "Analisi e progettazione del sistema energetico" di J. Duncan Glover, Mulukutla S. Sarma e Thomas J. Overbye
- Standard di settore relativi ai test sui motori trifase e alla misurazione del bilanciamento di fase.
