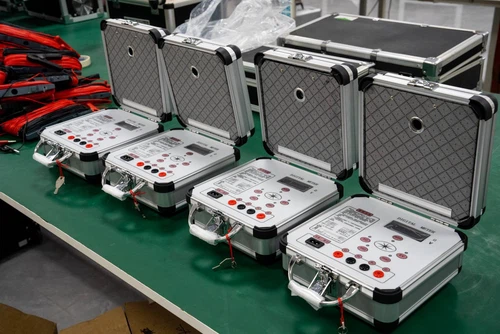

Il tester di resistenza a terrasotto l'alimentazione UHV può aiutare molti operatori energetici a condurre vari test di potenza in modo più conveniente.
Misurare la resistenza di terra
1. Misurazione normale della resistenza di terra
Test filo
Inserire i perni ausiliari ausiliari P e C nel terreno, come mostrato nella Figura 1 del Manuale dell'utente. Dovrebbero essere allineati con l'attrezzatura a terra testata a una distanza da 5 a 10 metri. Collegare il filo verde al terminale E (T1) dello strumento, il filo nero al terminale P (T2) e il filo rosso al terminale C (T3).
ATTENZIONE: assicurarsi di inserire l'unghia ausiliaria a terra nella parte umida del terreno. Quando è necessario inserire le unghie ausiliarie in parti asciutte, rocciose o sabbiose del terreno, fornire acqua sufficiente per renderle umide.
Misurazione della resistenza a terra
Impostare l'interruttore della funzione sulla posizione 2000 Ω o 20 Ω ed eseguire un'altra misurazione.
Nota: se la resistenza di messa a terra del perno ausiliario di messa a terra C è troppo alta per misurare, la lettura della posizione principale sarà "----". Quando si verifica questa situazione, si prega di ridurre la resistenza di messa a terra, come l'aggiunta di umidità alla parte a terra in cui è bloccato il chiodo e verificare se il filo di prova è allentato.
2. Misura semplificata della resistenza di terra
Usa questo metodo quando non c'è spazio per incollare i perni a terra ausiliari. In questo metodo, possono essere utilizzati elettrodi a base di messa a terra di resistenza a bassa messa a terra esistenti, come tubi dell'acqua in metallo - punti di messa a terra comuni per fonti di energia commerciale e terminali di messa a terra per edifici - al posto di picchi di messa a terra c e P
La linea di prova
Collegare secondo la Figura 2 nel manuale dell'utente.
Attenzione: corto circuito I terminali P e C con un filo corto.
Misurazione della resistenza a terra
Posizionare l'interruttore di funzione nella posizione 2000 Ω e premere il pulsante di prova per misurare. Quindi, se necessario, ruotare l'interruttore di funzione sulla posizione 200 Ω o 20 Ω ed eseguire un'altra misurazione.
Nota:
*A causa della corrente di misurazione inferiore a 2 mA, lo strumento non inciamperà a interruttori di corrente residua nel circuito di distribuzione
*Il valore di resistenza di messa a terra effettiva Rx viene calcolato come segue:
RX=RE – ri
Ri: Resistenza a terra per la messa a terra pubblica, l'alimentazione commerciale, ecc.
RE: Lettura dello strumento
